平板閘閥文丘里設計：

文丘里結構閥門的優點是，對于同一規格的閥門，可減小閥瓣和閥座尺寸，減小閥門重量，降低啟閉力或力矩。執行機構的成本也可有相當大的節省。文丘里調節型平板閘閥，包括閥體、閥座、閘板、閥桿、閥蓋、支架及手輪，閥座設置于閥門的閥體流道內，閘板設置于兩閥座之間，閘板連接于閥桿的一端，閥桿的另一端經過閥蓋和支架與手輪相連接，其特征在于：閥門流道的喉徑比d/D＞0.75。由于閥門流道采用喉徑比(d/D)大于0.75的結構形式，改變了閘閥的開啟特性，使閘閥具有一定的調節性能；降低了閥門開啟時的噪音、振動。

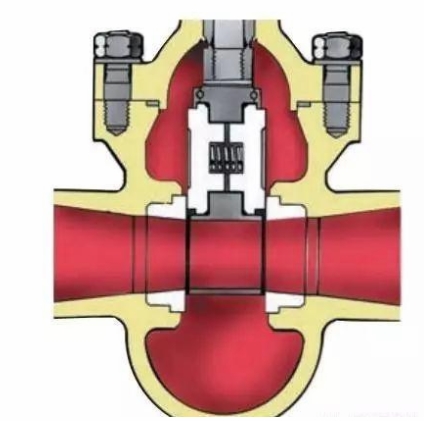

平板閘閥閥門打開：無阻礙地流動。 導流孔連接缺口，完成文丘里形成通道并保護閥座面。

閥門打開

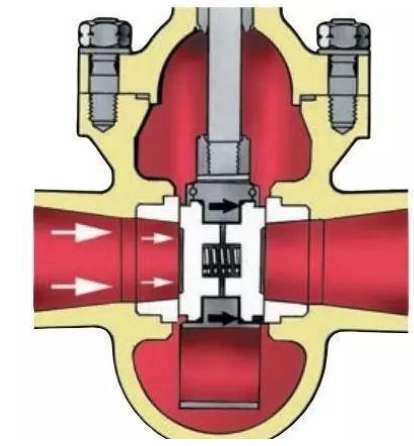

平板閘閥閥門關閉：流體壓力 （箭頭指示）使出口側的閥瓣與閥座接觸。

平板閘閥蒸汽清掃管道

在調試期間或對現有設施進行大量維修后的常見做法是在開始蒸汽清洗操作之前安裝犧牲閥代替主蒸汽截止閥。該過程確保主蒸汽截止閥內部不會受到系統中不可避免的碎屑的任何損壞，但是更換這兩個閥是耗時且昂貴的操作。

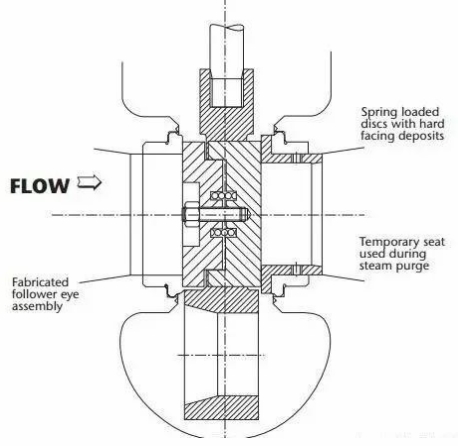

閥門配有一組臨時的內部組件，其中包含下游閥座保護，而導流孔中的孔眼可確保在完全打開的排放位置蒸汽流可以平滑地流過閥腔空間。清洗作業完成后，臨時內部裝置將拆除和翻新，可在下一個裝置上使用或在庫房中存放以備將來清洗時使用。
